РУ-21-1

Реле применяются в качестве указателя срабатывания схем защиты и автоматики: РУ-21 - в цепях постоянного и переменного тока частоты 50Гц, РУ-21-1 - в цепях постоянного тока.

Условия эксплуатации
Высота над уровнем моря до 2000м. Диапазон рабочих температур от -20 до +45°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Вибрация мест крепления реле в диапазоне частот от 10 до 100Гц при ускорении не более 0.5g.
Изделие предназначено для установки в заземленных металлоконструкциях.


Технические характеристики

Время срабатывания контакта с самовозвратом, мс не более		15
Мощность активной нагрузки (коммутируемые: ток от 0.001 до 0.1А, напряжение от 0.1 до 60В) коммутируемая контактом с самовозвратом, Вт		6
Испытательное напряжение переменного тока частотой 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, В, приложенное	между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле	2000
	между разобщающимися в процессе работы контактными частями реле	500
Масса, кг, не более		0.55

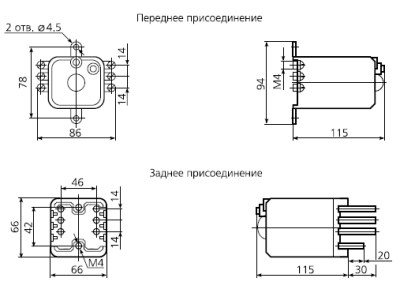

Габаритные и установочные размеры
