R4 (аналог РП-21 004)

Реле промежуточные электромагнитные серииR4 применяются в цепях управления электроприводами переменного тока напряжением до 240 В частоты 50 и 60 Гц и в цепях постоянного тока напряжением до 220 В, являются комплектующими изделиями.

Реле комплектуется розеткой для крепления к DIN рейке при помощи защелки или к панели при помощи винтов с передним присоединением проводников винтами, либо розеткой для крепления в щит с задним присоединением проводников пайкой.

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +70°С.
Окружающая среда взрывобезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Рабочее положение – вертикальное или горизонтальное. Степень защиты IP40.

Технические характеристики

Номинальное напряжение включающей катушки, В	постоянный ток	6,12, 24, 48, 60, 80, 110, 125, 220
	переменный ток 50Гц	12, 24, 36,48,60,80, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов, В	постоянный ток	5…220
	переменный ток	5…240
Номинальный ток контактов, А		5
Минимальный ток контактов, А		0.005
Количество переключающих контактов		4
Время срабатывания реле, мс, не более		10(AC), 13(DC)
Время возврата, мс. не более		8(AC), 3(DC)
Механическая износостойкость, млн. циклов		20
Потребляемая мощность, не более	постоянный ток, Вт	0.9
	переменный ток, В.А	1.9
Масса, кг, не более		0.035
Реле комплектуется розеткой для крепления к DIN рейке при помощи защелки или к панели при помощи винтов с передним присоединением проводников винтами, либо розеткой для крепления в щит с задним присоединением проводников пайкой.

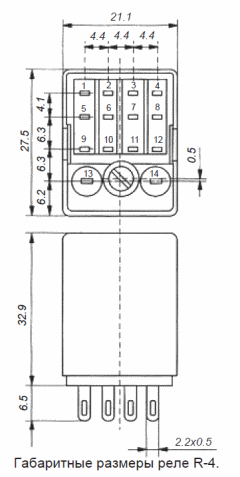

Габаритные и установочные размеры
