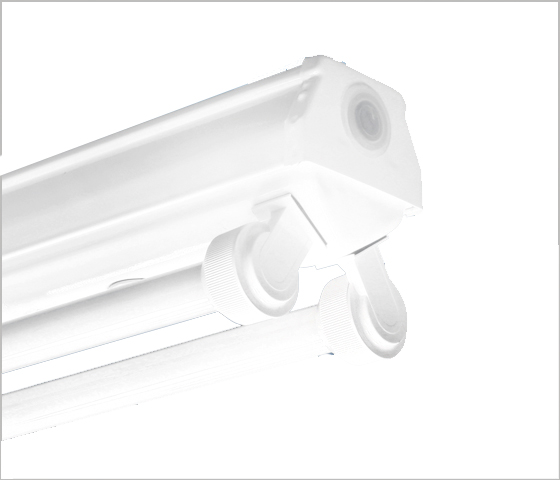

ПВЛМ, ЛСП 22



ПРИМЕНЕНИЕ

Предназначены для общего освещения производственных и иных помещений с повышенным содержанием пыли и влаги.

ТУ 16-676.076-84

КОРПУС и крышка изготовлены из стали, окрашены белой порошковой краской. Панель крепится к корпусу двумя резьбовыми замками. Уплотнительная прокладка по контуру между корпусом и панелью из вспененной резины.

ОТРАЖАТЕЛЬ диффузный с отверстиями и без отверстий, изготовлен из стали, окрашен белой порошковой краской, крепится к корпусу двумя поворотными замками из ударопрочного полистирола. Защитный угол не менее 15°.

РЕШЕТКА экранирующая изготовлена из стали, окрашена белой порошковой краской, крепится к отражателю с помощью подпружиненных кронштейнов с армированными винтами.

УСТАНОВКА

Монтаж индивидуально. Способ монтажа: крепление на скользящих монтажных скобах.

ПРА

В зависимости от модификации комплектуются:
ЭмПРА, 220В, 50 Гц, cosφ не менее 0,85;
ЭПРА, cosφ не менее 0,96.

РАСШИФРОВКА МОДИФИКАЦИИ

Первая цифра:
0 – базовое исполнение (5’3);
5 – с защитной поликарбонатной трубой (IP54).
Вторая цифра:
0 – электромагнитный ПРА (cosφ 0,85);
1 – электронный ПРА (cosφ 0,96).
Третья цифра:
2 – установка на несущую поверхность.


Наименование Код Мощность, Вт
тип лампы		 Размеры, мм Масса, кг
L B H
ЛСП22 PVLM С ЛАМПАМИ Т8
ЛСП22-2х36-002 PVLM 1022236002 2х36 Т8 G13 1325 148 220 5.40
ЛСП22-2х36-012 PVLM 1022236012 2х36 Т8 G13 1325 148 220 4.40
ЛСП22-2х58-002 PVLM 1022258002 2x58 Т8 G13 1625 148 220 8.00
ЛСП22-2х58-012 PVLM 1023258012 2x58 Т8 G13 1625 148 220 7.20
ЛСП22 PVLM С ЛАМПАМИ Т8 С ЗАЩИТНОЙ ТРУБОЙ
ЛСП22-2х36-502 PVLM 1022236502 2х36 Т8 G13 1325 148 220 5.60
ЛСП22-2х36-512 PVLM 1022236512 2х36 Т8 G13 1325 148 220 4.60
ЛСП22-2х58-502 PVLM 1022258502 2x58 Т8 G13 1625 148 220 8.30
ЛСП22-2х58-512 PVLM 1023258512 2x58 Т8 G13 1625 148 220 7.50
ЛСП22 PVLM С ЛАМПАМИ Т12
ЛСП22-2х40-002 PVLM 1022240002 2x40 T12 G13 1325 148 220 5.40
ЛСП22-2х40-012 PVLM 1022240012 2x40 T12 G13 1325 148 220 4.40
ЛСП22-2х65-002 PVLM 1022265002 2x65 Т12 G13 1625 148 220 8.00
ЛСП22-2х65-012 PVLM 1022265012 2x65 T12 G13 1625 148 220 7.20


Наименование Код Мощность, Вт
тип лампы		 Размеры, мм Масса, кг
L B H
ПВЛМ С ЛАМПАМИ Т8
ПВЛМ-2х36-22 1007236000 2х36 Т8 G13 1325 148 220 5.40
ПВЛМ-2х36-22 с ЭПРА 1007236010 2х36 Т8 G13 1325 148 220 4.40
ПВЛМ С ЛАМПАМИ Т8 С ЗАЩИТНОЙ ТРУБОЙ
ПВЛМ-2х36-22 с трубой 1007236500 2х36 Т8 G13 1325 148 220 5.60
ПВЛМ-2х36-22 с ЭПРА с трубой 1007236510 2х36 Т8 G13 1325 148 220 4.60
ПВЛМ С ЛАМПАМИ Т12
ПВЛМ-2х40-22 1007240000 2x40 T12 G13 1325 148 220 5.40
ПВЛМ-2х40-22  с ЭПРА 1007240010 2x40 T12 G13 1325 148 220 4.40


Наименование Код заказа Масса, кг
ДИФФУЗНЫЙ ОТРАЖАТЕЛЬ
Д2х36/40 (отражатель к ЛСП22-2х36/40, ПВЛМ-2х36/40) 1010021236 1.80
Д2х58/65 (отражатель к ЛСП22-2х58/65) 1012021258 2.00
ДИФФУЗНЫЙ ОТРАЖАТЕЛЬ С ОТВЕРСТИЯМИ
ДО2х36/40 (отражатель с отв. к ЛСП22-2х36/40, ПВЛМ-2х36/40) 1010022236 1.60
ДО2х58/65 (отражатель с отв. к ЛСП22-2х58/65) 1012022258 1.80


Наименование Размеры, мм
L B Н
ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКА С ОТРАЖАТЕЛЕМ
ЛСП22-2х36/40-002 + Д2/ДО2 1325 226 220
ЛСП22-2х58/65-002 + Д2/ДО2 1625 226 220


Наименование Код заказа Масса, кг
ЭКРАНИРУЮЩАЯ РЕШЕТКА
Р236 (решетка к ЛСП22-2х36/40, ЛСП02-2х36, ПВЛМ-2х36/40) 1011022302 0.60
Р258 (решетка к ЛСП22-2х58/65, ЛСП02-2х58) 1013022302 0.80


Наименование Размеры, мм
L B Н
ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКА С ОТРАЖАТЕЛЕМ И РЕШЕТКОЙ
ЛСП22-2х36/40-002 + Д2/ДО2 + Р2 1325 226 220
ЛСП22-2х58/65-002 + Д2/ДО2 + Р2 1625 226 220


Наименование Код
Герметичный ламподержатель для ламп Т8 1038042638
Герметичный ламподержатель для ламп с защитной трубой и ламп Т12 1039042638
Подвес на крюк 1004010070
Подвес на стержень 1002010400
Кабельный ввод IP65 PG21 1029040721
Подвес на трос 1003010060
