Ограничитель ОПН-1, ОПН-2

Ограничители перенапряжений типов ОПН-1 и ОПН-2 предназначены для комплектации реле серии РЭП-15 при использовании реле в системах управления с применением микропроцессорной техники. Ограничители перенапряжений ограничивают коммутационые перенапряжения на зажимах катушки реле до величины: на катушке постоянного тока - не более 2-кратного номинального; на катушке переменного тока - не более 2-кратного амплитудного значения для напряжений 110, 220, 380 В и 4-кратного амплитудного значения для напряжений 24 и 48 В.

Условия эксплуатации
Климатическое исполнение ограничителей перенапряжений УЗ по ГОСТ 15150-69. Ограничители
перенапряжений исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 по ГОСТ 15150-69.

Технические характеристики

Тип ограничителя перенапряжений	Элементная база	Род тока цепи управления	Номинальное напряжение катушки реле, В	Номинальное напряжение ограничителя, В	Масса, кг	Габариты, мм
ОПН-110	R–C цепочка	переменный 50/60Гц	24	24	0.035	38х20х35
ОПН-111			48	40
ОПН-112			110	110	0.025	38х13х26
ОПН-113			220	220
ОПН-212	варистор		110	110	0.0207	38х13х120
ОПН-213			220	220
ОПН-214			380	380
ОПН-215		постоянный	24	24	0.024	23х11х105
ОПН-216			48	48
ОПН-217			60	60
ОПН-218			110	110
ОПН-219			220	220

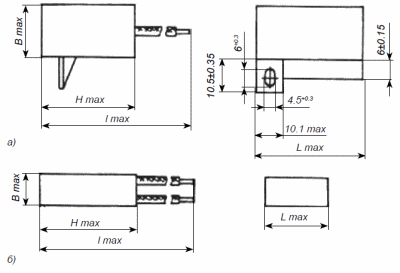

Габаритные и установочные размеры ограничитлей напряжения

Тип ограничителя	Рису- нок	Lmax, мм	Bmax, мм	Hmax, мм	lmax, мм
ОПН-110	а	38.5	21	35.5	210
ОПН-111
ОПН-112			14	26.5
ОПН-113
ОПН-212	б	23.5	12	35.5	105
ОПН-219
