Болтовой кабельный наконечник НБ
Предназначены для оконцевания любого типа проводников: круглых и секторных, моножильных и многожильных
Каждый наконечник является мультиразмерным и перекрывает диапазон сечений кабеля
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Материал корпуса и болтов: специальный алюминиевый сплав
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Количество крепежных болтов и их расположение в двух наклонных плоскостях обеспечивает более надежную фиксацию кабельной жилы и увеличивает пятно электрического контакта
Сплошная закрытая конструкция позволяет использовать наконечники для монтажа кабелей с бумажной маслопропитанной изоляцией
При подключении наконечников к медным шинам рекомендовано использование биметаллических шайб ШАМ
Размеры и формы болтовых наконечников «КВТ» позволяют использовать их для монтажа в элегазовых ячейках
На лопатке каждого наконечника выбита маркировка с указанием диапазона сечений кабеля
При срыве болтовых головок рекомендовано использование специальной зажимной струбцины и ключей из монтажного набора НМБ (КВТ)
При монтаже наконечников первыми срываются головки болтов, расположенных ближе к лопатке
Каждый наконечник является мультиразмерным и перекрывает диапазон сечений кабеля
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Материал корпуса и болтов: специальный алюминиевый сплав
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Количество крепежных болтов и их расположение в двух наклонных плоскостях обеспечивает более надежную фиксацию кабельной жилы и увеличивает пятно электрического контакта
Сплошная закрытая конструкция позволяет использовать наконечники для монтажа кабелей с бумажной маслопропитанной изоляцией
При подключении наконечников к медным шинам рекомендовано использование биметаллических шайб ШАМ
Размеры и формы болтовых наконечников «КВТ» позволяют использовать их для монтажа в элегазовых ячейках
На лопатке каждого наконечника выбита маркировка с указанием диапазона сечений кабеля
При срыве болтовых головок рекомендовано использование специальной зажимной струбцины и ключей из монтажного набора НМБ (КВТ)
При монтаже наконечников первыми срываются головки болтов, расположенных ближе к лопатке

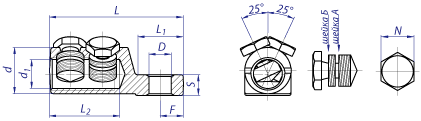

Наименование | Сечение (мм²) | Размеры (мм) | болтов | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D | L | L1 | L2 | F | S | d | d1 | N | |||
НБ-10/25 | 10–25 | 6.4 | 38.0 | 15.2 | 18.0 | 6.5 | 6.0 | 13.0 | 8.0 | 8 | 1 |
НБ-25/50 | 25–50 | 10.5 | 58.0 | 21.5 | 28.0 | 9.5 | 8.0 | 19.0 | 11.0 | 12 | 2 |
НБ-70/120 | 70–120 | 13.0 | 78.0 | 25.5 | 41.0 | 13.5 | 12.0 | 27.0 | 17.0 | 17 | 2 |
НБ-150/240 | 150–240 | 17.0 | 98.0 | 34.5 | 53.0 | 15.5 | 14.0 | 37.0 | 25.0 | 19 | 2 |
НБ-300/400 | 300–400 | 17.0 | 120.0 | 38.5 | 70.0 | 15.5 | 14.0 | 37.0 | 26.0 | 19 | 3 |
НБ-500/630 | 500–630 | 17.0 | 157.0 | 46.0 | 90.0 | 22.0 | 16.0 | 48.0 | 33.5 | 24 | 3 |
