Импульсные Зажигающие Устройства ИЗУ для ламп ДНаТ и ДРИ

Импульсные зажигающие устройства - ИЗУ предназначены для поджига газоразрядных ламп высокого давления натриевых типа ДнаТ и металлогалогенных типа ДРИ (МГЛ) при включении их совместно с ПРА -индуктивным балластом. Существуют ИЗУ для работы с напряжением 220В и напряжением 380В (как правило для ламп мощностью свыше 1000 Вт). Мощность ламп ДнаТ, ДРИ от 35до 2000 Вт. Наиболее распространенные в уличном освещении: ИЗУ 250 для ламп ДнаТ, ДРИ : 100Вт-400 Вт., в тепличном освещении : ИЗУ 600 Вт — ИЗУ 1000 Вт.
Обычно ИЗУ разделяют на три вида:
С двумя выводами, называемые еще параллельного типа , простейшая схемотехника, изготавливаются с начала 80-х. - одновременно с появлением ламп ДНаТ, Схема подключения ИЗУ — рис.1 .Но несмотря на простоту и надежность таких ИЗУ, в них есть ряд проблем, которые не решаются в данных схемах:
-выход из строя ИЗУ при отсутствии лампы или если установлена перегоревшая лама.
-выход из стоя ПРА, т. к. импульсы от ИЗУ до 5 kV подаются непрерывно и обмотки дросселя рано или поздно сгорают. Решение для защиты ПРА существует — установка ПРА с термозащитой, но в связи с его дороговизной и отсутствием Российских ГОСТов на его обязательную установку , ставят его крайне редко. Купить ИЗУ устаревшего типа проще, но это в дальнейшем скажется на затратах при обслуживании светильника в целом.
-Расстояние от ИЗУ до ПРА ограничено до 1-2 метров.

С тремя выводами ил «последовательного типа» .Схема подключения устройства ИЗУ последовательного типа приведено на рис.2. Преимущества:
работоспособность ИЗУ и ПРА при отсутствии либо сгорании лампы.
- Расстояние ИЗУ-ЭПРА неограничено. Огромный минус: к концу срока жизни лампы начинает проявляться выпрямительный эффект, что ведет к аномальной работе ПРА, ИЗУ так же работает непрерывно, пытаясь зажечь лампу, что ведет к выходу из стоя всей системы ИЗУ- ПРА

Наиболее современные ИЗУ обоих типов имеют цифровой таймер, который отключает ИЗУ через заданное время в следующих случаях:
-лампа отсутствует
-лампа перегорела.
-безуспешная попытка зажечь старую, работающую в аномальном режиме лампу.
Цена ИЗУ в данном случае вырастает на 40-60% от цены обычных ИЗУ , но увеличение стоимости в абсолютном выражении на 30-50 руб.,ведет к колоссальному выигрышу в эксплуатации всей системы ПРА- ИЗУ - Лампа Обычно ИЗУ разделяются по мощностям ламп: Например ИЗУ 400 — ИЗУ 600, а так же, наиболее современные, по типу цоколя лампы Е27 , Е14. Амплитуда импульсов колеблется от 2,5 kV до 5 kV в зависимости от типа цоколя и мощности лампы, что многократно увеличивает ее ресурс.

Рис. 1 принципиальная схема ИЗУ

ИЗУ 100/1000

ДНаТ/ДРИ 100/1000 Вт

55*40*35/  60

- Использование компонентов ведущего мирового производителя NXP (Philips)
- Автоматический монтаж компонентов на плату на оборудовании MYDATA MY-9 (Швеция)
- Использование индуктивных компонентов, являющиеся «сердцем ИЗУ» фирмы EPCOS (TDK) с замкнутым контуром позволяет сделать калибровку по мощности ИЗУ с точностью до 5% для каждого вида ламп.
- Контроль амплитуды импульса и его форма ведется на осциллографе HP Hewlett-Packard
- Наличие присоединительных проводов , крепление М8 Все вышеперечисленное, а так же практически отсутствующий «ручной труд» позволяет производить ИЗУ на уровне ведущих мировых аналогов с отказом 0,5% и гарантией 18 месяцев. Идеальная форма импульса, скорректированная под каждый вид лампы, позволяет осуществлять режим «мягкого запуска» , что увеличивает срок жизни лампы до 2-х раз.

Пример обозначения ИЗУ для ДНаТ при заказе: ИЗУ-100/400 - Импульсное Зажигающее Устройство для ламп ДНаТ мощностью от 100 до 400 вт. Прайс на продукцию на 09.10.2013 г.

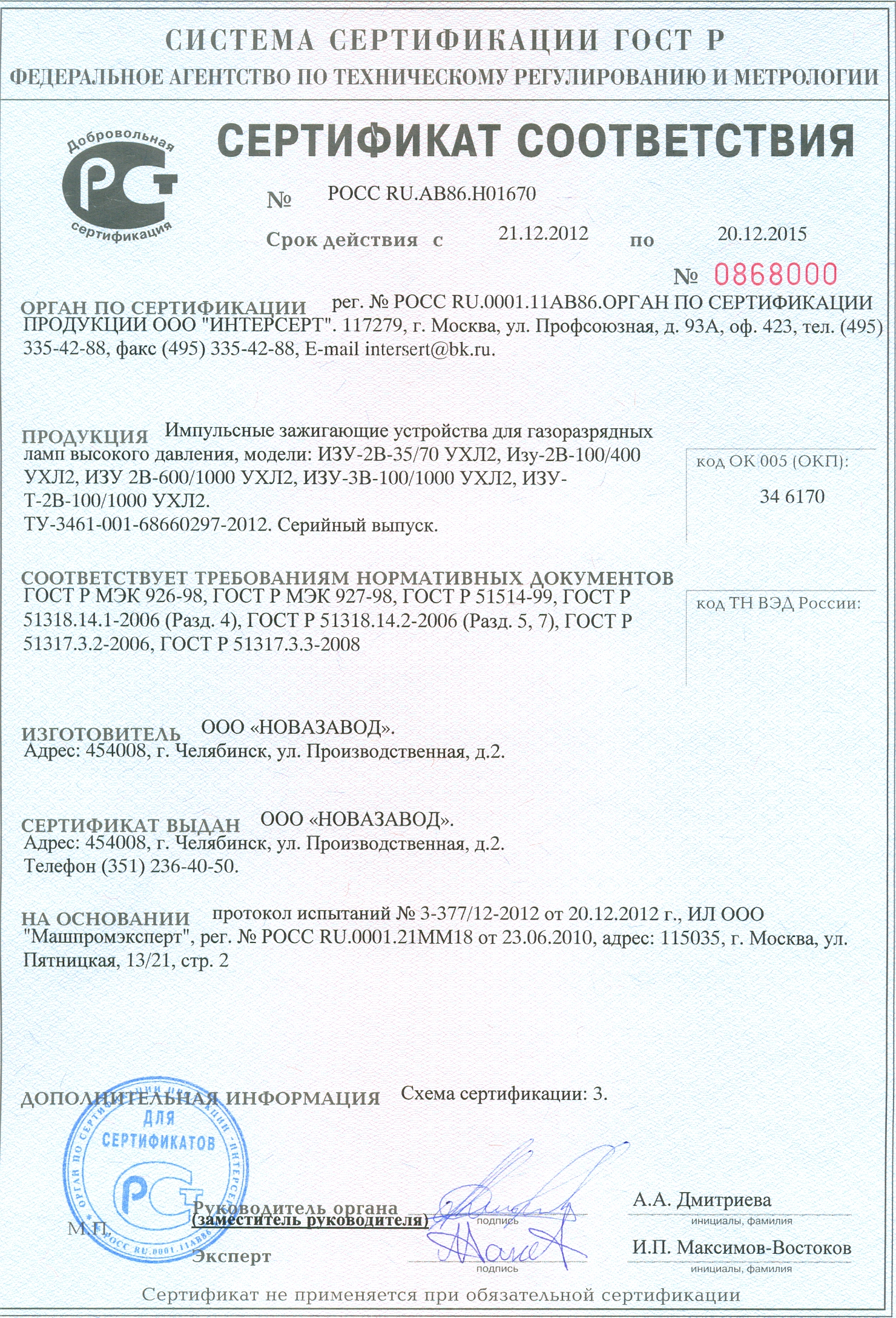

Сертификат соответствия № РОСС RU. АВ86.Н01670 Цены действуют при долгосрочных поставках либо при единовременном заказе от 200 шт. При меньшей партии наценка +20%
