Муфты термоусаживаемые соединительные на напряжение 6 и 10 кВ для 3-х жильных кабелей с изоляцией из сшитого полиэтилена

Тип: 3ПСТ-10


редназначены для соединения 3-х жильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней или без брони, на напряжение 6 и 10 кВ
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
полупроводящий слой экструдируемого полиэтилена по изоляции восстанавливается трубкой со свойствами выравнивания напряженности электрического поля,
металлический экран кабеля восстанавливается алюминиевой экранирующей лентой и проводом-перемычкой
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов

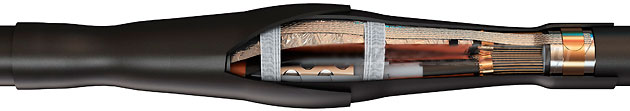

соединительные термоусаживаемые муфты 3ПСТ-10
для кабеля с изоляцией из сшитого полиэтилена

комплектация и наименование муфты		число жил в кабеле	рабочее напряжение (кВ)	сечение жил кабеля (мм²)
без болтовых соединителей	с болтовыми соединителями
3ПСТ-10-35/50	3ПСТ-10-35/50(Б)	3	6 и 10	35, 50
3ПСТ-10-70/120	3ПСТ-10-70/120(Б)	3	6 и 10	70, 95, 120
3ПСТ-10-150/240	3ПСТ-10-150/240(Б)	3	6 и 10	150, 185, 240
3ПСТ(б)-10-35/50	3ПСТ(б)-10-35/50(Б)	3	6 и 10	35, 50
3ПСТ(б)-10-70/120	3ПСТ(б)-10-70/120(Б)	3	6 и 10	70, 95, 120
3ПСТ(б)-10-150/240	3ПСТ(б)-10-150/240(Б)	3	6 и 10	150, 185, 240
