Зажимы соединительные прессуемые типа САС



Для соединения сталеалюминиевых проводов сечением 185 мм2 и выше. Корпус зажимов изготавливается из труб специального профиля.

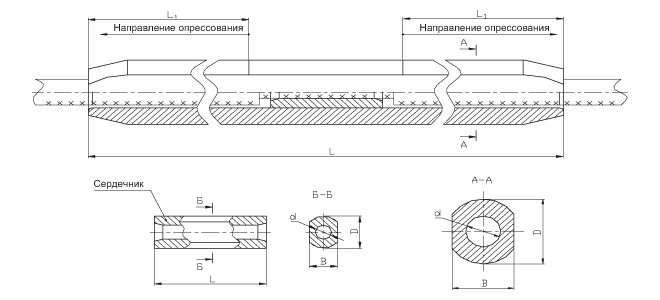

Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Корпус соединительною зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.

Зажимы типа САС соответствуют требованиям ТУ 3449-0024-84716711-2009.





Технические характеристики

Марка зажима Деталь зажима Размеры, мм Масса, кг Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./сталь), мм2 Прочность заделки Р, кН, проводов марок, не менее Матрица опресования
B d D L L1
САС-240-1 корпус 44 25 52 540 215 2,33 185/24; 185/29; 205/27; 240/32 52,2; 55,8; 57,3; 67,5 А-44
сердечник 20 11,5 25 80 - С-21
САС-240-2 корпус 44 25 52 540 215 240/39; 185/43 72,8; 69,9 А-44
сердечник 22 14,5 28 80 - С-22
САС-240-3 корпус 44 25 52 540 215 240/56 88,4 А-44
сердечник 23 16,5 28 80 - С-23
САС-330-1 корпус 44 28 54 580 230 2,44 300/39; 300/48; 330/43 81,5; 90,5; 93,4 А-46
сердечник 22 14,5 28 80 - С-22; С-23;С-22
САС-400-1 корпус 44 28 54 580 230 330/30; 400/18; 400/22 79,9; 77,0; 85,6 А-46
сердечник 20 11,5 26 80 - С-21
САС-300-1 корпус 44 28 54 580 230 2,52 300/66; 300/67 105,7; 113,6 А-46
сердечник 26 18,5 32 90 - С26
САС-400-2 корпус 50 31,5 58 660 275 3,22 400/93 156,3 А-50
сердечник 28 20 24 90 - С-29
САС-500-1 корпус 50 31,5 58 660 275 3,12 400/51; 400/64; 450/56 108,4; 116,2; 118,2 А-50
сердечник 23 16,5 28 80 - С-23
САС-500-2 корпус 50 31,5 58 660 275 500/264 500/27 100,9; 101,2 А-50
сердечник 20 11,5 26 80 - С-21
САС-500-3 корпус 56 35 65 750 315 4,22 500/64 133,4 А-56
сердечник 23 16,5 28 80 - С-23
САС-600-1 корпус 56 35 65 750 315 4,32 550/71; 600/72 149,5; 165,4 А-56
сердечник 26 18,5 32 90 - С-26
САС-650-1 корпус 65 41 75 800 340 6,63 650/79 180,4 А-66
сердечник 28 20 34 90 - С-29
САС-1200-1 корпус - 49 75 770 320 6,30 1200-67 321,4 МШ-65
сердечник - 17,5 30 85 - МШ-26
