Зажимы аппаратные прессуемые типа А2А (с 2 отверстием в контактной лапке)

Для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов при монтаже открытых распределительных устройств.

Зажимы соответствуют требованиям ТУ 3449-022-84716711-2009.

Технические характеристики

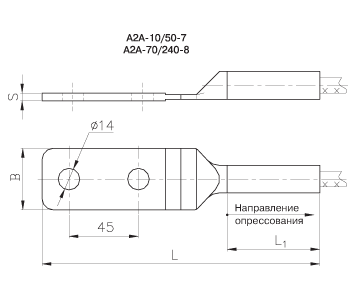

Марка зажима	Марка провода по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрессования	Размеры, мм				Масса, кг
				B	S	L	L1
А2А-10-7	АС10/1,8	4,5	АШ-2А-7,8	40	5	180	60	0,074
А2А-16-7	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5					0,076
А2А-25-7	А25; АС25/4,2	6,4-6,9	АШ-2А-11,3					0,089
А2А-35-7	А35; АС35/6,2	7,5-8,4	АШ-2А-13,0					0,093
А2А-50-7	А50; АС50/8,0	9,0-9,6	АШ-2А-14,3					0,104
А2А-70-8	А70; АС70/11,0	10,7-11,4	АШ-2А-16,5	40	10	210	70	0,183
А2А-95-8	А95; АС95/16,0	12,3-13,5	АШ-2А-18,2					0,208
А2А-120-8	А120; А150; АС70/72; АС120/19; АС120/27	14,0-15,8	АШ-2А-20,8			220	80	0,227
А2А-150-8	А185; АС150/19; АС150/24; АС150/34	16,8-17,5	АШ-2А-23,4			230		0,265
А2А-185-8	А240; АС95/141; АС185/24; АС185/29; АС185/43; АС205/27	18,8-20,0	АШ-2А-26,0			245	90	0,293
А2А-240-8	А300; АС240/32; АС240/39; АС240/56	21,6-22,4	АШ-2А-30,3	60		255	100	0,416

Технические характеристики

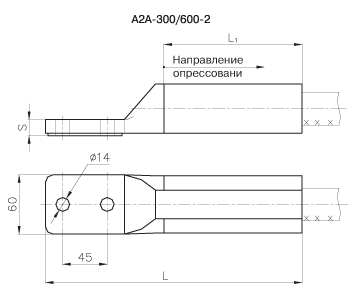

Марка зажима	Марка провода по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрессования	Размеры, мм			Масса, кг
				S	L	L1
А2А-300-2	АС300/39; АС300/48; АС300/66; АС300/67; АС330/30; АС330/43; АС400/18; АС400/22; А350; А400	24,0-26,6	А-40,5	13	220	100	0,60
А2А-400-2	АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/26; АС50027; АС500/64; А450; А500; А550	27,3-30,6	А-45,0	13	240	120	0,70
А2А-600-2	АС550/71; АС600/72; А600; А650	31,5-33,2	А-51,0	15	260	140	0,93
А2А-700-2	АС500/336; АС700/86; АС750/93	37,5-37,7	А-57,0	21	280	140	1,54
