Узлы крепления типа КГП

Узлы крепления гирлянд изоляторов к опорам являются элементами сцепной арматуры и предназначены для крепления с подвижностью в двух взаимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молниезащитного троса к металлическим траверсам опор. Узлы крепления в процессе эксплуатации подвергаются не только растягивающим, но и изгибающим нагрузкам, а поэтому должны соответствовать требованиям: - узлы крепления натяжных и поддерживающих гирлянд должны иметь две взаимоперпендикулярные плоскости шарнирности с минимальными расстояниями между осями шарниров и плоскостью заделки узла крепления для снижения изгибающих моментов в конструкции; -по механической прочности узлы крепления гирлянд должны удовлетворять условиям приложения как растягивающих, так и изгибающих нагрузок; - узлы крепления должны быть удобны в монтаже.

Тульский Электромеханический Завод обеспечивает своих клиентов следующими видами узлов крепления: КГП, КГ, КГТ и КГН.

Для крепления с подвижностью в двух взаимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молниезащитного троса к металлическим траверсам опор.

Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009.

Технические характеристики

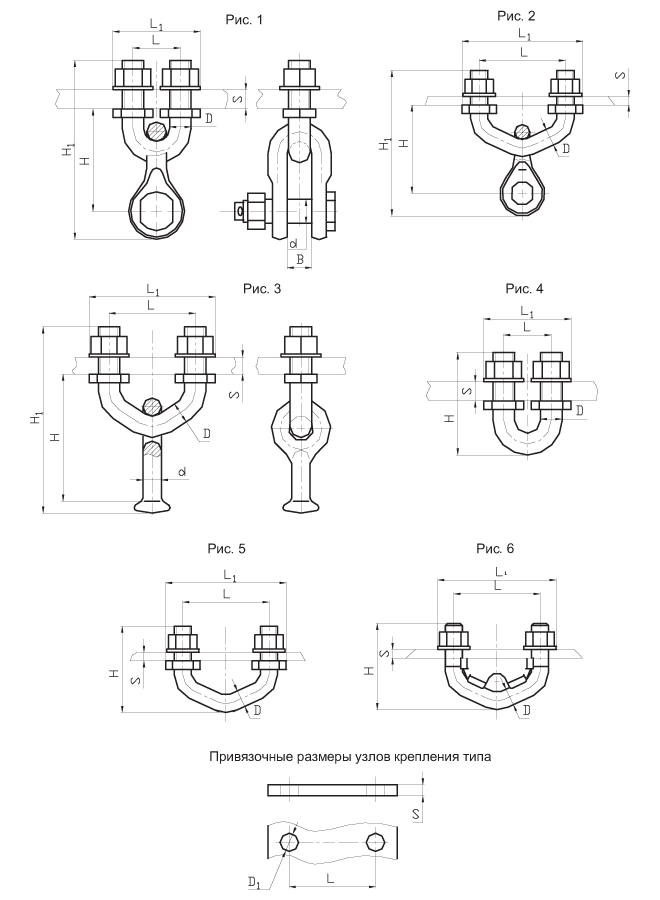

Марка узла	Рис.	Размеры, мм									Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
		D	D1	d	H	H1	L	L1	S min	S max
КГП-4-1	2	16	17	14	77	126	80	112	6	8	0,64	40 (4)
КГП-4-2	3	16	17	11,9	87	128	80	112	6	8	0,56	40 (4)
КГП-7-1	2	16	17	16	82	135	80	112	6	8	0,8	70 (7)
КГП-7-2Б	3	20	17	17	115,5	173	80	117	12	16	1,12	70 (7)
КГП-7-2В	3	16	17	17	96	141,4	80	112	6	8	0,7	70 (7)
КГП-7-3	5	16	17	-	80	-	80	112	6	8	0,44	70 (7)
КГП-7-3А***	6	16	17	-	80	-	80	112	6	8	0,46	70 (7)
КГП-12-1	2	20	21,5	22	104	174	80	117	12	16	1,72	120 (12)
КГП-16-1	2	24	25	25	108	183	100	144	12	16	2,43	160 (16)
КГП-16-2	2	20	21	25	109	179	80	117	12	16	2,03	160 (16)
КГП-16-3	5	20	21,5	-	80	-	80	117	12	16	0,81	160 (16)
КГП-16-3А***		20	21,5	-	103	-	80	117	12	16	0,83	160 (16)
КГП-21-1	2	27	28	28	113	194	100	150	12	16	3,56	210 (21)
КГП-21-2	2	24	25	28	113	193	100	144	12	16	3,0	210 (21)
КГП-21-3	5	24	25	-	100	-	100	144	12	16	1,22	210 (21)
КГП-21-3А***	6	24	25	-	111	-	100	144	12	16	1,42	210 (21)
КГП-30-1	2	27	28	36	138	224,5	100	150	12	16	4,7	300 (30)
КГП-9/12-2С	1	20	21	22	95	166	44	81	12	18	1,65	90 (9)*
КГП-9/12-3	4	20	21	-	95	-	44	81	12	18	0,70	120 (12)**
* - для крепления натяжных изолирующих подвесок ** - для крепления поддерживающих изолирующих подвесок *** - для районов с повышенными ветровыми нагрузками (отключения подвески поперек линии до 60 градусов)
