РСВ-13-14

Реле времени сериесное типа РСВ-13 предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени.

Условия эксплуатации
Диапазон рабочих температур от -40 до +55°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также прямого воздействия солнечной радиации. Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Воздействие вибраций с ускорениями до 1g в диапазоне частот от 10 до 100 Гц, многократные ударные нагрузки длительностью от 2 до 20мс с максимальным ускорением 3g. Степень защиты оболочки реле IP40, зажимов для внешних проводников IP00.

Технические характеристики

Номинальный ток, А: 2.0, 5.0
Минимальный ток срабатывания для номинального тока 2 и 5А (в зависимости от способа соединения секций первичной обмотки трансформатора – последовательно или параллельно), А: 1, 2, 2.5, 5
Номинальная частота тока, Гц: 50, 60
Число выходных цепей с независимыми уставками выдержек времени:
с временно замыкающим контактом - 2
с конечным замыкающим контактом - 1
Длительно допустимый ток контактов, А: 5
Способ регулировки уставок: ступенчатый
Дискретность переключения уставок, с: 0.1
Нижний и верхний пределы уставки, с: 0.1…9.9
Средняя основная погрешность в любой точке шкалы при токе, равном Iмин, в процентах от уставки Т: d=±(1.5+0.5 Tmax/T)
Класс точности: 1.5 / 0.5
Разброс выдержек времени, с: 0.05
Дополнительная погрешность при крайних температурах рабочего диапазона:
+55°С - 0.9d
-40°С - 1.95d
Дополнительная погрешность от изменения входного тока в диапазоне от Iмин до 40·Iмин, %: 0.7d
Время замкнутого состояния временно замыкающих контактов, с: 0.4±0.04
Время повторной готовности, с, не более: 0.08
Время возврата, с: 0.08
Мощность, потребляемая реле при 2·Iмин для каждой цепи питания, В·А, не более: 7.0
Испытательное напряжение переменного тока 50Гц, выдерживаемое электрической изоляцией в течение 1 мин без пробоя и перекрытия, приложенное между любыми электрически не связанными частями и между ними и корпусом реле, В:
до испытаний на коммутационную износостойкость - 2000
после испытаний на коммутационную износостойкость - 1500
Коммутационная способность контактов реле при напряжении от 24 до 242В:
в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0.02с, Вт, не более - 50
ток отключения, А, не более - 0.23
в цепях переменного тока при cos j =0.4, В·А, не более - 110
ток отключения, А, не более - 0.5
Коммутационная износостойкость, циклы ВО: 20·103
Масса, кг, не более: 2.5

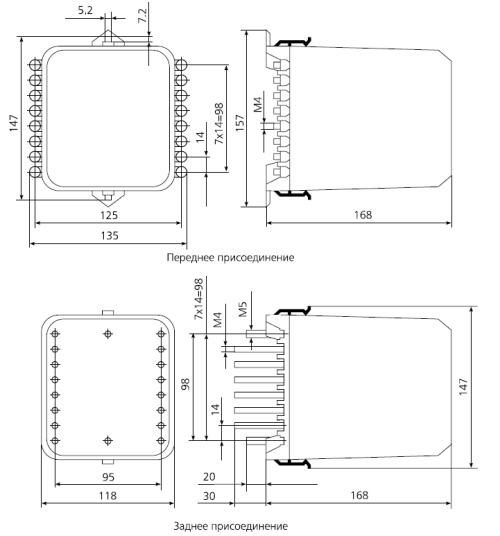

Габаритные и установочные размеры
