РЭП-25

Реле промежуточные серии РЭП-25 применяются для коммутации электрических цепей постоянного и переменного тока частоты от 50 до 2400Гц. Реле выпускаются в двух типоисполнениях: РЭП-25-22 и РЭП-25-44. Реле изготавливаются в климатическом исполнении В (для работы во всех  макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).

Условия эксплуатации
Высота над уровнем моря до 4300м.
Диапазон рабочих температур от -60 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а
также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве произвольное.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации,
попадания брызг воды, масел, эмульсий и др. жидкостей

Технические характеристики
 Номинальное напряжение контактов, В  постоянный ток  12…440
 переменный ток  12…380
 Номинальный ток контактов, А  РЭП-25-22  25
 РЭП-25-44  16
 Наименьший номинальный рабочий ток контактов, А  0.01
 Допустимые пределы изменения напряжения цепи управления, % от номинального  0.85…1.1
 Номинальные напряжения катушки, В  постоянного тока  12, 15, 24, 27, 48, 60, 110, 220
 переменного тока частоты 50Гц  12, 24, 36, 40, 110, 127, 220, 230, 380
 Потребляемая мощность в холодном состоянии, не более  для реле постоянного тока, Вт  9.0
 для реле переменного тока, В·А  14
 Максимальная частота включений в час  для реле постоянного тока  1 200
 для реле переменного тока  600
 Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее  200
 Присоединение одного или двух проводников общей площадью сечения  РЭП-25-22  16мм2
 РЭП-25-44  22мм2
 Масса, кг  0.3
 Режим работы реле: продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
 Электрический монтаж проводников: пайка к ламелям или присоединение винтом к розеткам

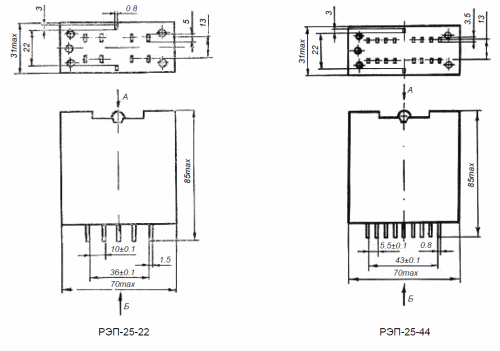

Габаритные и установочные размеры
