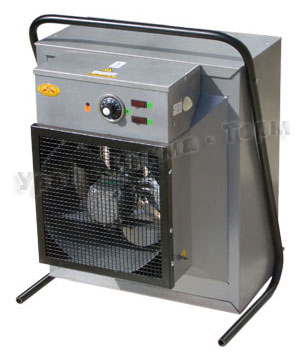

Электрокалориферы ЭК
Калориферы типа ЭК (электрокалориферы) предназначены для обогрева и вентилирования потоком воздуха служебных, производственных, складских помещений и просушки помещений при проведении отделочных работ в строительстве в условиях умеренно-холодного климата категории размещения 3.1 (УХЛ 3.1) по ГОСТ 15150-69.
Калорифер состоит из корпуса внутри которого находятся оребрённые ТЭН и электродвигатель обдува с осевым вентилятором. Выводы ТЭН размещены в отсеках, которые закрыты крышками. Выводы ТЭН соединены в группы и выведены на клеммную колодку. Во время работы воздушный поток от вентилятора, проходя через калорифер, огибает оребрённые ТЭНы и нагревается до определённой температуры.
Особенностью данного типа калориферов является использование металлических крыльчаток и двигателей производства Германии, обеспечивающих высокую производительность и бесшумную работу.
Калорифер снабжён аппаратурой управления, которая позволяет включать отдельно вентилятор и нагревательные элементы, а в калориферах ЭК-42, ЭК-52 применено 2-х ступенчатое разделение мощности электронагревателей.
Датчик-реле температуры с диапазоном регулирования 0…40°С, устанавливаемый на всех модификациях, обеспечивает автоматическое поддержание заданной температуры в помещении. Для защиты от перегрева в калориферы установлен термопредохранитель, при срабатывании которого отключается напряжение с ТЭН (трубчатых электронагревателей) в случае возникновения аварийной ситуации. Питание калориферов производится от трехфазной сети ~380В, 50 Гц через автоматические выключатели с соответствующими токами срабатывания. Питающий кабель подключается к клеммной колодке ХТ1 под крышкой пульта. При подаче напряжения загорается сигнальная лампа HL1 "СЕТЬ". Включение вентилятора производится выключателем SA3 (ЭК-42, ЭК-52) "ВЕНТИЛЯТОР". Включение нагрева производится выключателем SA1 (ЭК-42 18кВт, ЭК-52 22,5кВт) "НАГРЕВ". В калориферах ЭК-42, ЭК-52 выключателем SA2 включается вторая ступень нагрева (ЭК-42 24кВт, ЭК-52 30кВт).
Калорифер состоит из корпуса внутри которого находятся оребрённые ТЭН и электродвигатель обдува с осевым вентилятором. Выводы ТЭН размещены в отсеках, которые закрыты крышками. Выводы ТЭН соединены в группы и выведены на клеммную колодку. Во время работы воздушный поток от вентилятора, проходя через калорифер, огибает оребрённые ТЭНы и нагревается до определённой температуры.
Особенностью данного типа калориферов является использование металлических крыльчаток и двигателей производства Германии, обеспечивающих высокую производительность и бесшумную работу.
Калорифер снабжён аппаратурой управления, которая позволяет включать отдельно вентилятор и нагревательные элементы, а в калориферах ЭК-42, ЭК-52 применено 2-х ступенчатое разделение мощности электронагревателей.
Датчик-реле температуры с диапазоном регулирования 0…40°С, устанавливаемый на всех модификациях, обеспечивает автоматическое поддержание заданной температуры в помещении. Для защиты от перегрева в калориферы установлен термопредохранитель, при срабатывании которого отключается напряжение с ТЭН (трубчатых электронагревателей) в случае возникновения аварийной ситуации. Питание калориферов производится от трехфазной сети ~380В, 50 Гц через автоматические выключатели с соответствующими токами срабатывания. Питающий кабель подключается к клеммной колодке ХТ1 под крышкой пульта. При подаче напряжения загорается сигнальная лампа HL1 "СЕТЬ". Включение вентилятора производится выключателем SA3 (ЭК-42, ЭК-52) "ВЕНТИЛЯТОР". Включение нагрева производится выключателем SA1 (ЭК-42 18кВт, ЭК-52 22,5кВт) "НАГРЕВ". В калориферах ЭК-42, ЭК-52 выключателем SA2 включается вторая ступень нагрева (ЭК-42 24кВт, ЭК-52 30кВт).
Характеристики |
ЭК-42 |
ЭК-52 |
Напряжение питающей сети, В |
380 |
380 |
Частота, Гц |
50 |
50 |
Количество фаз |
3 |
3 |
Номинальная мощность, кВт |
18/24/42 |
22,5/30/52,5 |
Регулирование мощности |
ступенчатое |
ступенчатое |
Количество ТЭН |
21 |
21 |
Схема соединения ТЭН |
звезда |
звезда |
Производительность осевого вентилятора, куб.м/час |
2600 |
2600 |
Разность температур на входе и выходе, С |
60 |
70 |
Габаритные размеры, (ширина, высота, длина) мм, не более |
580x830x540 |
580x840x570 |
Масса, кг, не более |
40 |
40 |
