АД-155М

Термовыключатели применяются в устройствах для контроля температуры и сигнализации в специальной аппаратуре.

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -60 до +265°С.
Отсутствие непосредственного воздействия солнечной радиации. Окружающая среда взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу термовыключателя, а также агрессивных газов и паров
в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 20 до 80Гц при ускорении не более 4g.
Положение в пространстве произвольное.

Технические характеристики

Типоисполнение	Температура, °С
Типоисполнение	размыкания контактов	замыкания контактов
АД-155М-А1, АД-155М-А1К	50±10	40±10
АД-155М-А2, АД-155М-А2К	80±10	40±10
АД-155М-А3, АД-155М-А3К	200+50	170±30
АД-155М-А4, АД-155М-А4К	180±10	150±10
АД-155М-А6, АД-155М-А6К	40±10	30±10
АД-155М-А7, АД-155М-А7К	210±10	120±10
АД-155М-А8, АД-155М-А8К	110±10	80±10
АД-155М-А9, АД-155М-А9К	40±5	30±5
АД-155М-А10, АД-155М-А10К	130±10	80±10
АД-155М-А11, АД-155М-А11К	50±10	40±10
АД-155М-А12, АД-155М-А12К	50±10	40±10
АД-155М-Б1, АД-155М-Б1К	60±10	70±10
АД-155М-Б3, АД-155М-Б3К	180±40	250±15
АД-155М-Б5, АД-155М-Б5К	130±20	180±20
АД-155М-Б6, АД-155М-Б6К	55±10	70±10

Рабочее напряжение, В	постоянный ток	27
	переменный тока 50/60Гц	27
Сила коммутируемого тока, А в цепи контактов	максимально допустимая	2
	минимально допустимая	0.2
Коммутационная износостойкость, циклов ВО		3х103
Число и род контактов		один размыкающий или один замыкающий
Испытательное напряжение по изоляции частотой 50Гц, В		500
Масса, кг		0.35

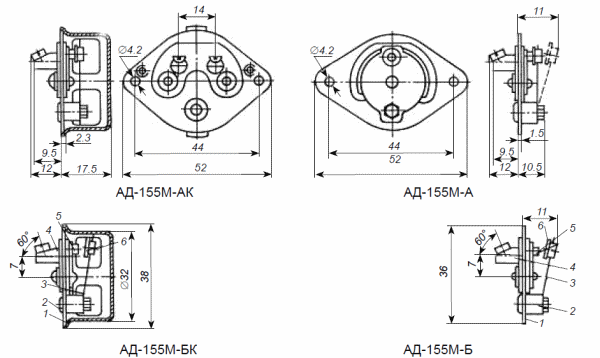

Габаритные и установочные размеры
